「スタンダード製品」のご案内

自動車向けパーツ・ファスナー専門メーカーとしての
“強み”を最大限に発揮して

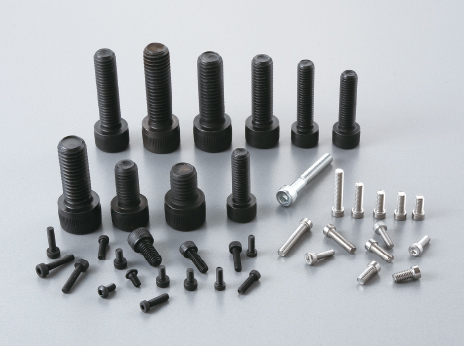

精密機器や産業機械、自動車用部品、家電弱電用部品など、多岐にわたって使用されるソケットキャップスクリューなどのスタンダード製品にも対応しています。

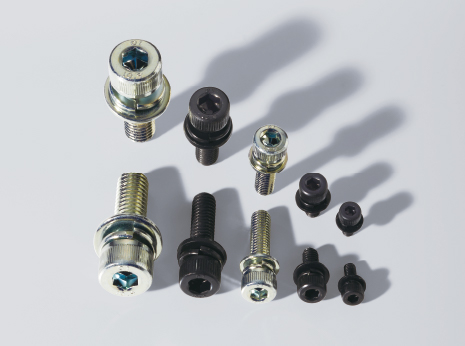

座金組込み六角穴付きボルト

材質 構造用合金鋼
ねじ精度 JIS 6g
強度区分 10.9
対応サイズ M3〜M8
座金 SW、PW(ダブル)、
SW(シングル)
表面処理 黒色酸化被膜(標準在庫)、
亜鉛メッキ(受注生産)

当社は、2007年の設立以来、自動車分野への供給をメインとして
対応してきたパーツ・ファスナー専門メーカーです。
高度な冷間圧造技術と最新設備により作り上げる“高品質な製品”を提供することで、
お客様から高い評価をいただいております。

自動車部品等で培った徹底した作りこみにより、高品質な製品を提供いたします。

短納期対応の生産体制で圧造から検査梱包まで、スピーディに対応いたします。

対象サイズはM3〜M8までで、各種メッキでの対応やTORX穴などの特殊品にも個別対応いたします。

① 高品質:
自動車部品等で培った徹底した作りこみにより、高品質な製品を提供いたします。

② 短納期:
短納期対応の生産体制で圧造から検査梱包まで、スピーディに対応いたします。

③ 対応力:
対象サイズはM3〜M8までで、各種メッキでの対応やTORX穴などの特殊品にも個別対応いたします。

厳しい品質基準に
お応えすることで、
“高品質”を実現

安全と信頼性を重んじる自動車産業へのパーツ納入には、Zero Defects(ZD:欠陥が無いこと)が当然の基準となります。
当社では各工程での検査を徹底し、ZDの維持継続を進めており、小さな不具合も見逃さない徹底した品質管理体制を構築しております。

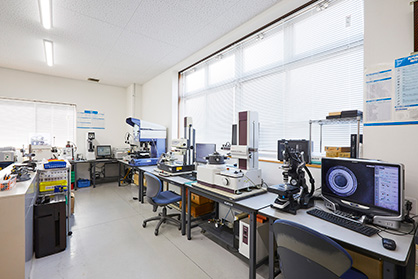

品質管理室

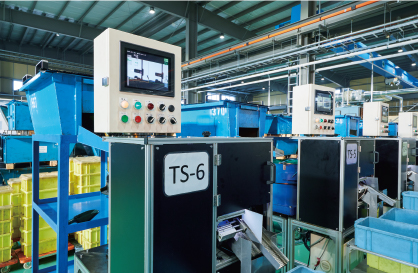

画像処理全数検査機

品質方針

誠実な対応、
技術の錬磨・向上、品質保証

  1. 顧客に満足と信頼を得られる製品を提供する
  2. 技術の錬磨に努め、品質向上を追求し続けると共に継続的改善を図る
  3. 良いものを適切な価格で顧客と社会へ提供する

1

ISO9001:2015認証取得
品質保証の証しとして、ISO9001(2015年度版)の認証を取得しています。今後もグローバルスタンダードの品質を実現するため、各種規格の認証取得を積極的に進めていきます。

2

TORX®
TORX PLUS®
ライセンシーを取得
アメリカ・アキュメント社のライセンスであるTORX®、TORX PLUS®を取得しています。TORX®、TORX PLUS®形状での製造にも対応しています。

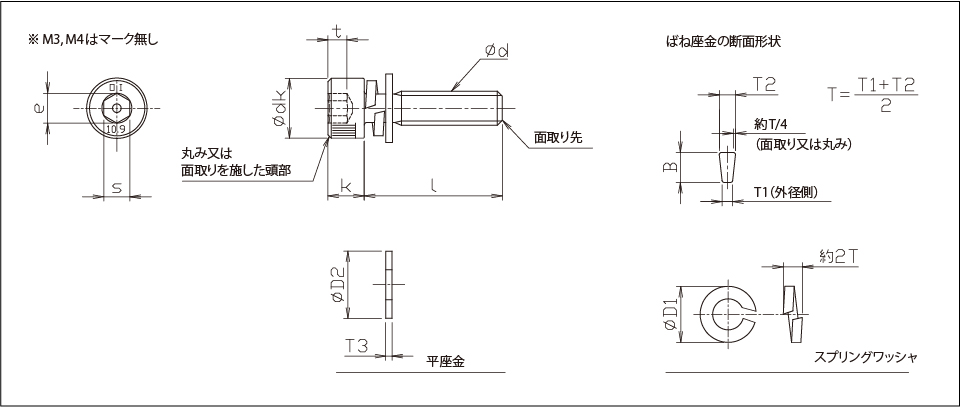

製品仕様
横にスクロールできます
寸法・精度

ボルト 単体

ネジの呼び d並目

M3

M4

M5

M6

M8

ピッチ(P)

0.5

0.7

0.8

1.0

1.25

dk

5.50

±0.18

7.00

±0.22

8.50

±0.22

10.00

±0.22

13.00

±0.27

3.00

0
-0.14

4.00

0
-0.18

5.00

0
-0.18

6.00

0
-0.3

8.00

0
-0.36

2.50

+0.080
+0.020

3.00

+0.080
+0.020

4.00

+0.095
+0.020

5.00

+0.140
+0.020

6.00

+0.140
+0.020

e(最小)

2.87

3.44

4.58

5.72

6.86

t(最小)

1.30

2.00

2.50

3.00

4.00

平座金

みがき丸 D2×T3

7 × 0.5

9 × 0.8

10 × 1.0

12.5 × 1.6

17.0 × 1.6

ばね座金一般用

D1(最大)

5.5

7.0

8.5

11.5

14.5

B(最小)×T(最小)

1.1 × 0.7

1.4 × 1.0

1.7 × 1.3

2.7 × 1.5

3.2 × 2.0

座面から完全
ねじ部までの寸法

SW+PW

3.0

4.4

5.4

6.9

8.4

SW

2.4

3.5

4.3

5.1

6.7

横にスクロールできます
標準在庫サイズ/カートン入り数
六角穴付きボルト ダブルセムス(SW、PW)、シングルセムス(SW)、10.9 黒染
大箱(小箱入り数×小箱数)
L M3 M4 M5 M6
8 ● 24,000 (2,000×12)
10 ● 24,000 (2,000×12) ● 12,000 (1,000×12) ● 6,000 (500×12) ● 4,000 (500×8)
12 ● 18,000 (1,000×18) ● 12,000 (1,000×12) ● 6,000 (500×12) ● 4,000 (500×8)
14 ● 18,000 (1,000×18) ● 8,000 (1,000×8) ● 4,800 (400×12) ● 3,200 (400×8)
15 ● 18,000 (1,000×18) ● 8,000 (1,000×8) ● 4,800 (400×12) ● 3,200 (400×8) ● 1,800 (100×18)
16 ● 18,000 (1,000×18) ● 8,000 (1,000×8) ● 4,800 (400×12) ● 3,200 (400×8) ● 1,800 (100×18)
18 ● 18,000 (1,000×18) ● 9,000 (500×18) ● 4,800 (400×12) ● 3,200 (400×8) ● 1,200 (100×12)
20 ● 18,000 (1,000×18) ● 6,000 (500×12) ● 4,800 (400×12) ● 3,200 (400×8) ● 1,200 (100×12)
22 ● 6,000 (500×12) ● 4,800 (400×12) ● 3,200 (400×8) ● 1,200 (100×12)
25 ● 6,000 (500×12) ● 4,800 (400×12) ● 3,200 (400×8) ● 1,200 (100×12)
30 ● 3,200 (400×8) ● 1,200 (100×12)
35 ● 1,200 (100×12)
横にスクロールできます
